NJU-CourseNote: Principles and Techniques of Compilers - Ch03 Lexical Analysis.

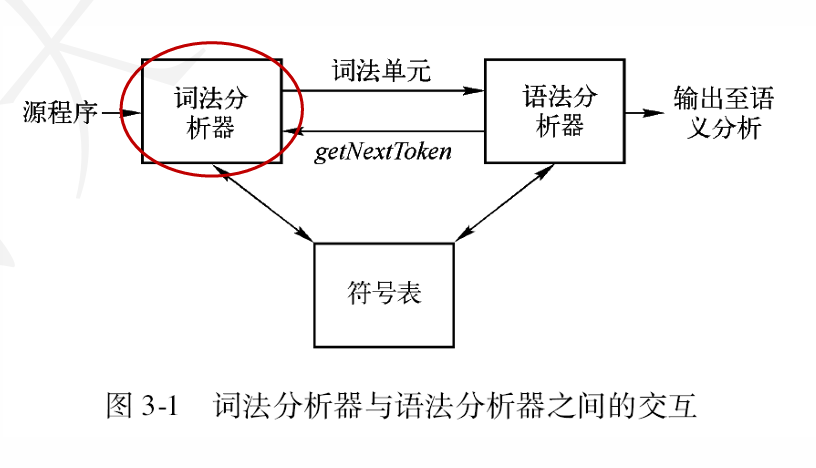

词法分析器的作用
- 读入字符流，组成词素，输出词法单元序列
- 过滤空白、换行、制表符、注释等
- 将词素添加到符号表中
- 在逻辑上独立于语法分析，但是通常和语法分析器处于同一趟(pass)中
独立词法分析器设置原因
- 简化编译器的设计
- 词法分析器可以首先完成一些简单的处理工作
- 提高编译器效率
- 相对于语法分析，词法分析过程简单，可高效实现(下推自动机PDA&有穷自动机DFA)
- 增强编译器的可移植性
名词定义&符号规约
Tips: 该部分涉及大量形式语言与自动机(FLA)的内容, 笔者在此给出一个参考笔记[崔家才|形式语言与自动机]
名词定义
- 词法单元(token)
<词法单元名, 属性值(可选) >- 单元名是表示词法单位种类的抽象符号，语法分析器通过单元名即可确定词法单元序列的结构
- 属性值通常用于语义分析之后的阶段
- 模式(pattern)
- 描述了一类词法单元的词素可能具有的形式
- 词素(lexeme)
- 源程序中的字符序列
- 它和某个词法单元的模式匹配，被词法分析器识别为该词法单元的实例

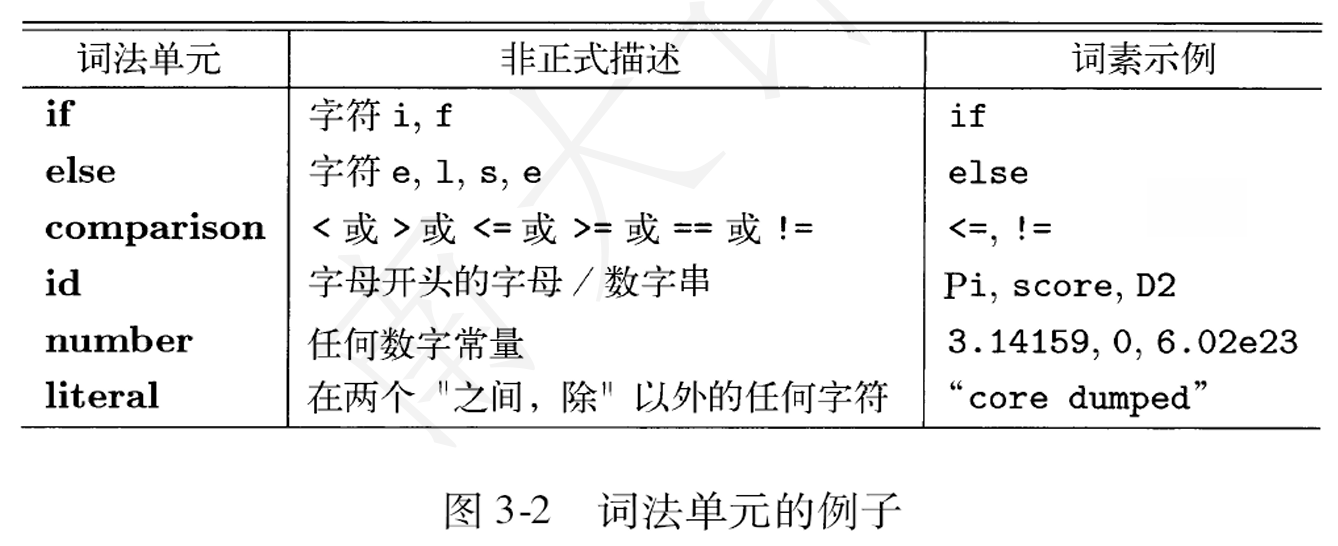

Additional:
上面的定义稍显晦涩, 不妨结合例子来看.
不恰当的比喻来说, 词法单元是类型名, 模式是类型特征, 词素是具体实例. 即
猫 : 头顶有耳朵, 有尾巴的四足覆毛生物(非严谨) : 布偶猫.
词法单元的属性
- 一个模式匹配多个词素时，必须通过属性来传递附加的信息
- 属性值将被用于语义分析、代码生成等阶段
- 不同的目的需要不同的属性
- 属性值通常是一个结构化数据
- 如词法单元id的属性
- 词素、类型、第一次出现的位置
符号规约
Tips: 由于本部分内容基本已在FLA中学习过, 故此处笔者仅作最基本的符号规约和定义陈述.
串(string)和语言(language)
字母表(Alphabet): 一个有穷的符号集合\(\Sigma\)
串(String): 字母表中符号的有穷序列\(s\)
- \(|s|\), 串长
- \(\epsilon\), 空串
语言(language): 是某个给定字母表上的串的可数集合
前缀(prefix)/后缀(suffix): 从串的尾部/头部删除0个或多个符号后得到的串
子串(substring): 删除串的某个前缀和某个后缀得到的串
子序列: 从原串中删除0个或者多个符号后得到的串
真前缀, 真后缀, 真子串: 既不等于原串, 也不等于空串的前缀, 后缀, 子串

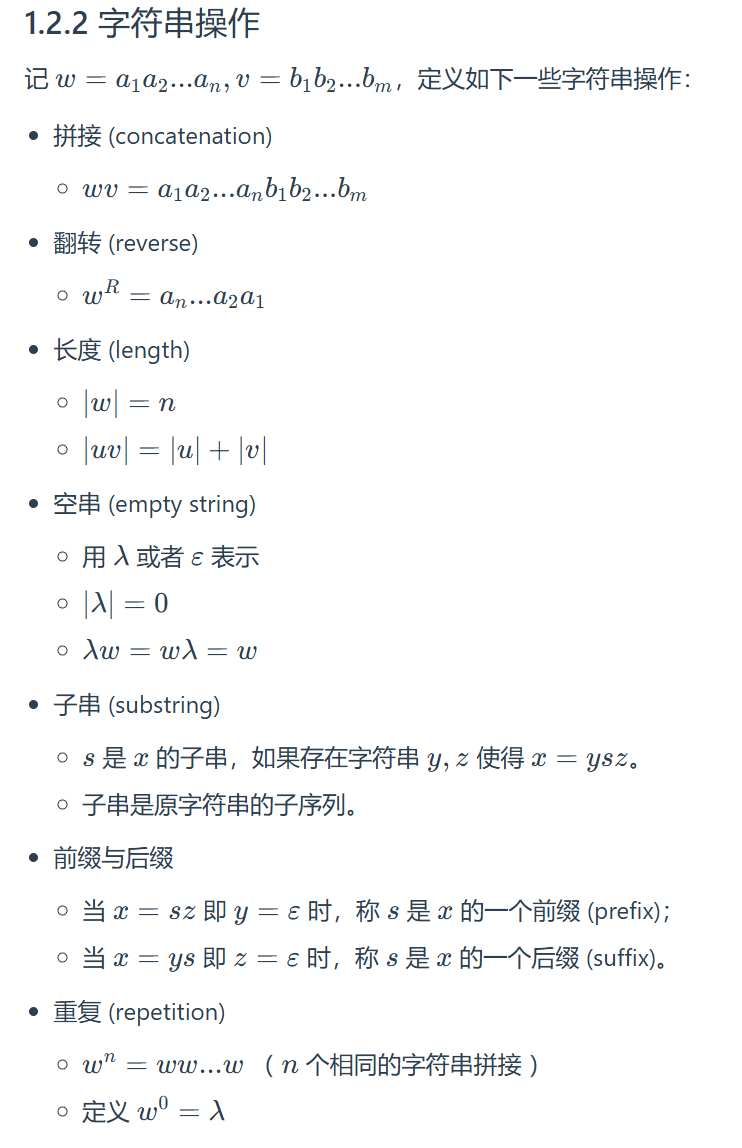

串的运算
其中\(\lambda\)和\(\epsilon\)均表示空串
字母表的运算

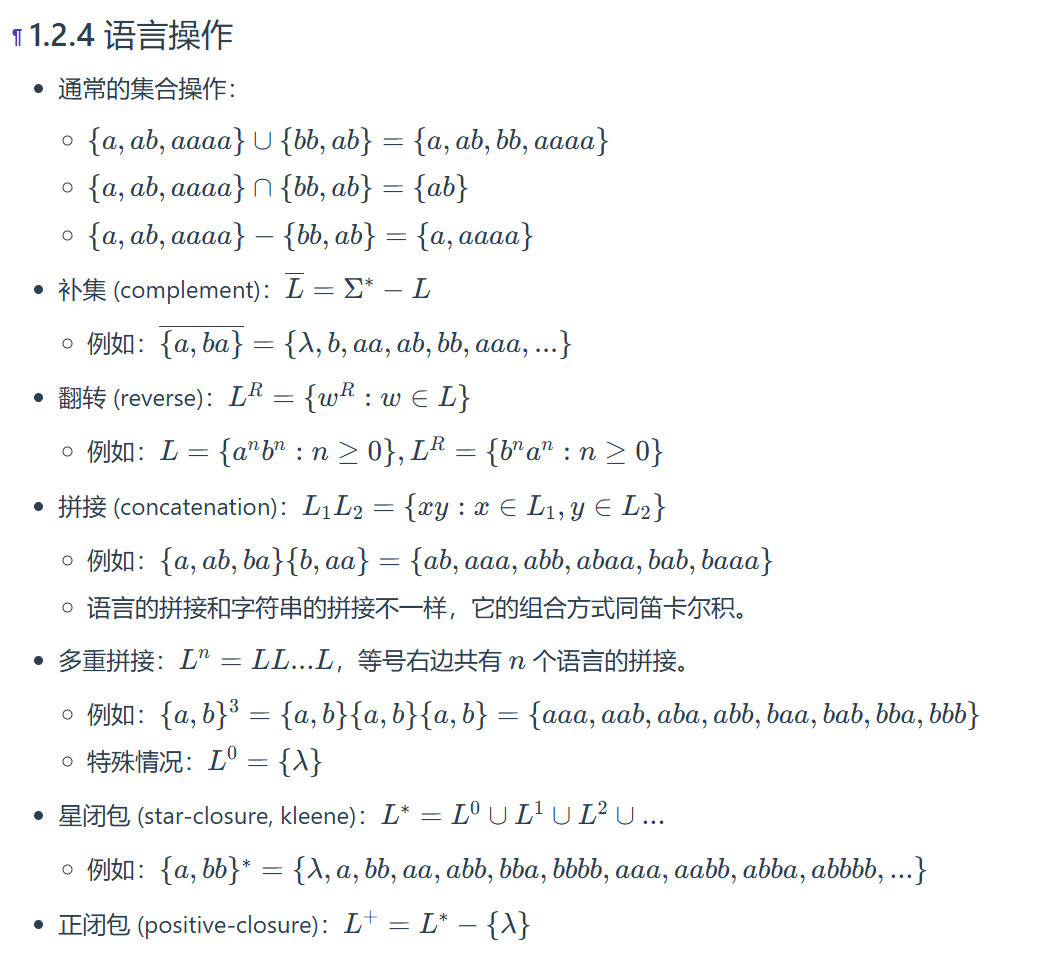

语言的运算
正则表达式(RE)
归纳奠基:
- \(\epsilon\)是一个正则表达式, \(L(\epsilon) = \{\epsilon\}\)
- 如果\(a\)是\(\Sigma\)上的一个符号，那么\(a\)是正则表达式, \(L(a) = \{a\}\)
归纳递推:
- 选择(或): \(r|s, L(r|s)=L(r)\cup L(s)\)
- 连接(拼接): \(rs, L(rs)=L(r)L(s)\)
- 闭包: \(r^*, L(r^*)=L^*(r)\)

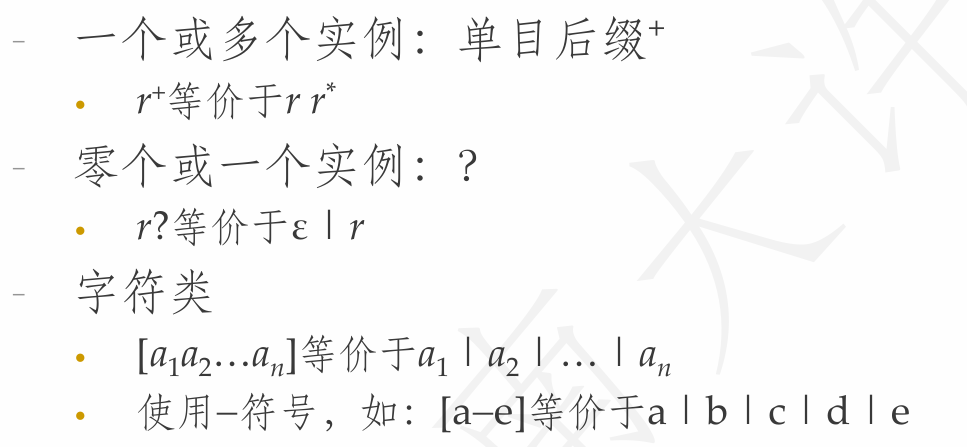

正则表达式的扩展运算:
DFA&NFA
内容包括
- DFA&NFA的定义
- DFA<->NFA的转化
- DFA最小化算法
词法单元的规约

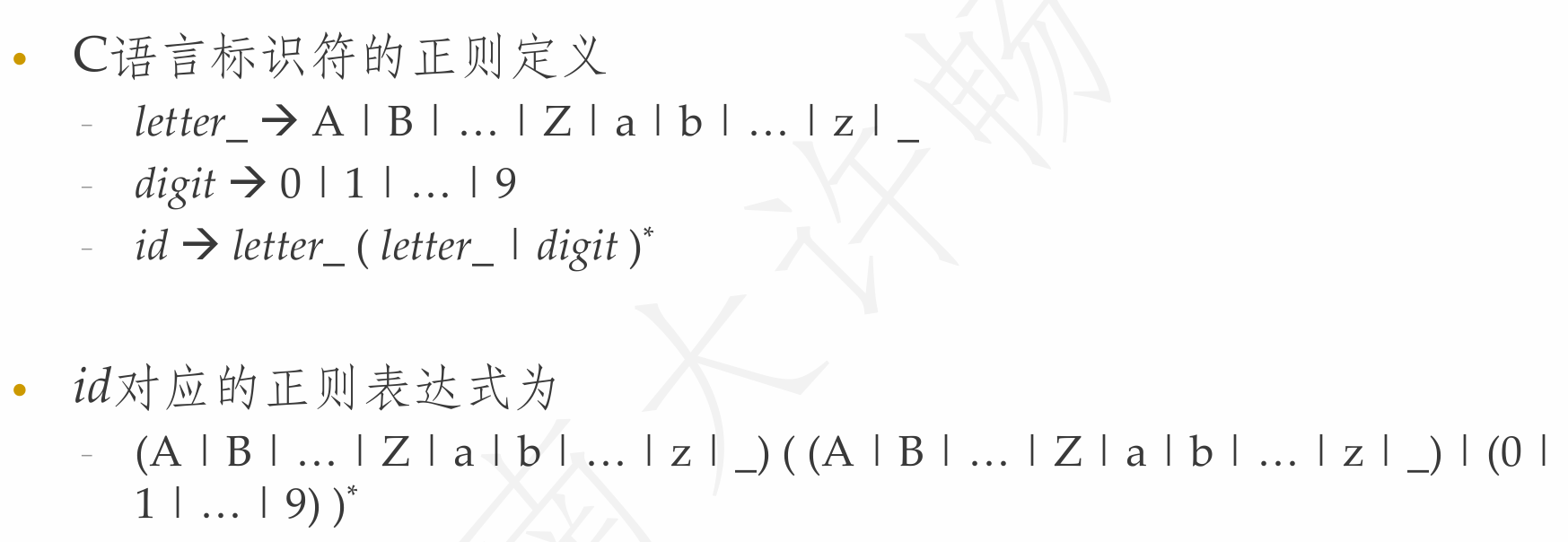

正则表达式可以高效、简洁地描述处理词法单元时用到的模式类型

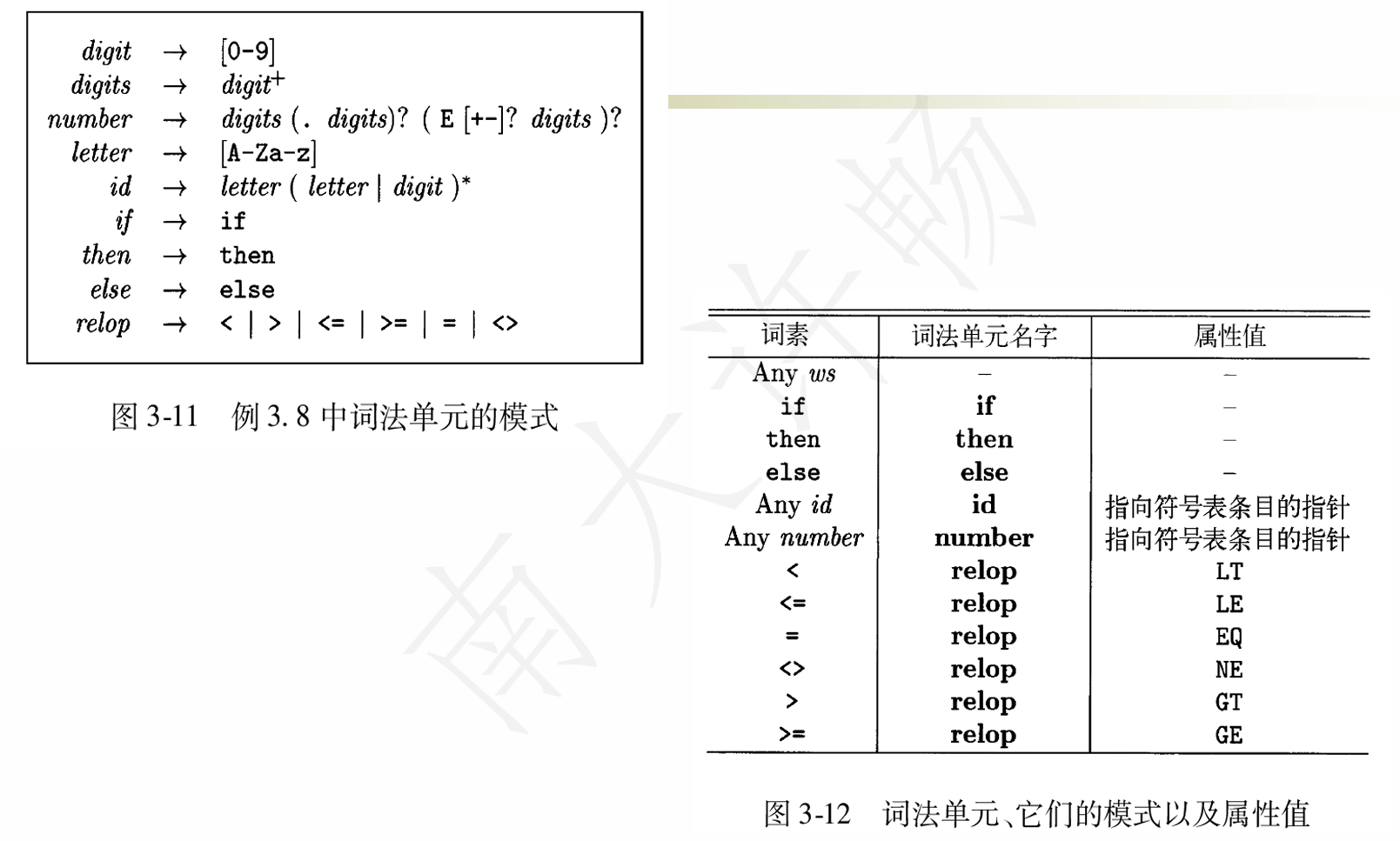

Example:
词法单元的识别
- 词法分析器要求能够检查输入字符串，在其前缀中找出和某个模式匹配的词素
- 首先通过正则定义来描述各种词法单元的模式
- 定义\(ws \rightarrow(blank | tab |
newline)^+\)来消除空白
- 当词法分析器识别出这个模式时，不返回词法单元，继续识别其它模式
状态转移图(transition diagram)
词法分析器最重要的组件之一.
- 状态(state): 表示在识别词素时可能出现的情况
- 状态看作是已处理部分的总结
- 某些状态为接受状态或最终状态，表明已找到词素
- 加上*的接受状态表示最后读入的符号不在词素中
- 开始状态(初始状态)：用Start边表示
- 边(edge): 从一个状态指向另一个状态.
- 边的标号是一个或多个符号
- 当前状态为s，下一个输入符号为a，就沿着从s离开，标号为a的边到达下一个状态

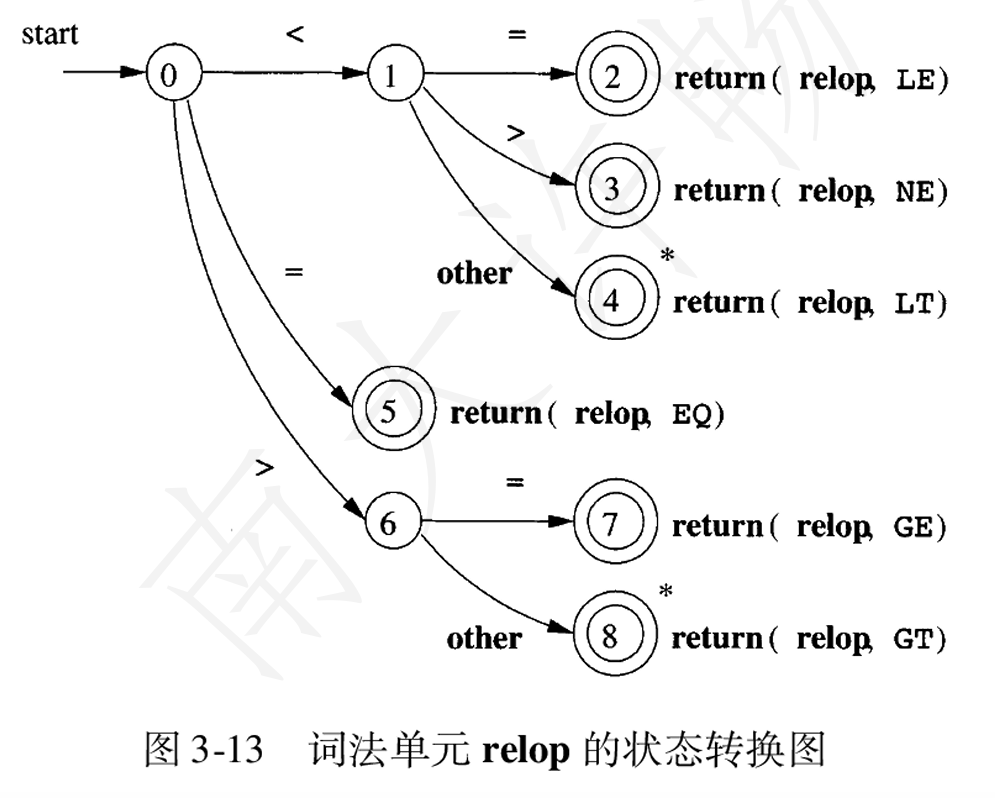

Example:
词法分析器的体系结构
- 从转换图构造词法分析器的方法
- 变量state记录当前状态
- 一个switch语句根据state的值转到相应的代码
- 每个状态对应于一段代码
- 这段代码根据读入的符号，确定下一个状态
- 如果找不到相应的边，则调用
fail()进行错误恢复
- 进入某个接受状态时，返回相应的词法单元
- 注意状态有*标记时，需要回退forward指针
- 实际是模拟转换图的运行
处理多个模式的方法
- 按照优先级，顺序地尝试各个状态转换图，如果引发
fail()，回退并尝试下一个状态图 - 更好的方法：并行地运行各个状态转换图；通过greedy策略，识别最长的与某个模式匹配的输入前缀
- 实际使用的方法：预先把各个状态转换图合成一个状态转换图，然后运行这个状态转换图
词法分析工具Lex/Flex

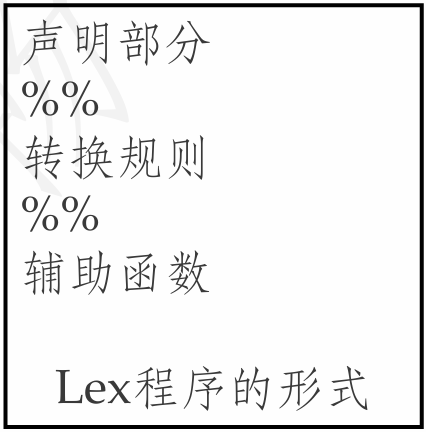

Lex源程序的结构
- 声明部分
- 常量：表示常数的标识符
- 正则定义
- 转换规则:
模式{ 动作 }- 模式是正则表达式
- 动作表示识别到相应模式时应采取的处理方式
- 处理方式通常用是C语言代码表示
- 辅助函数
- 各个动作中使用的函数
例子详见ppt: 传送链接
词法分析器的工作方式
- Lex生成的词法分析器作为一个函数被调用
- 在每次调用过程中，不断读入余下的输入符号
- 发现最长的、与某个模式匹配的输入前缀时
- 调用相应的动作，该动作进行相关处理
- 之后词法分析器继续寻找其它词素

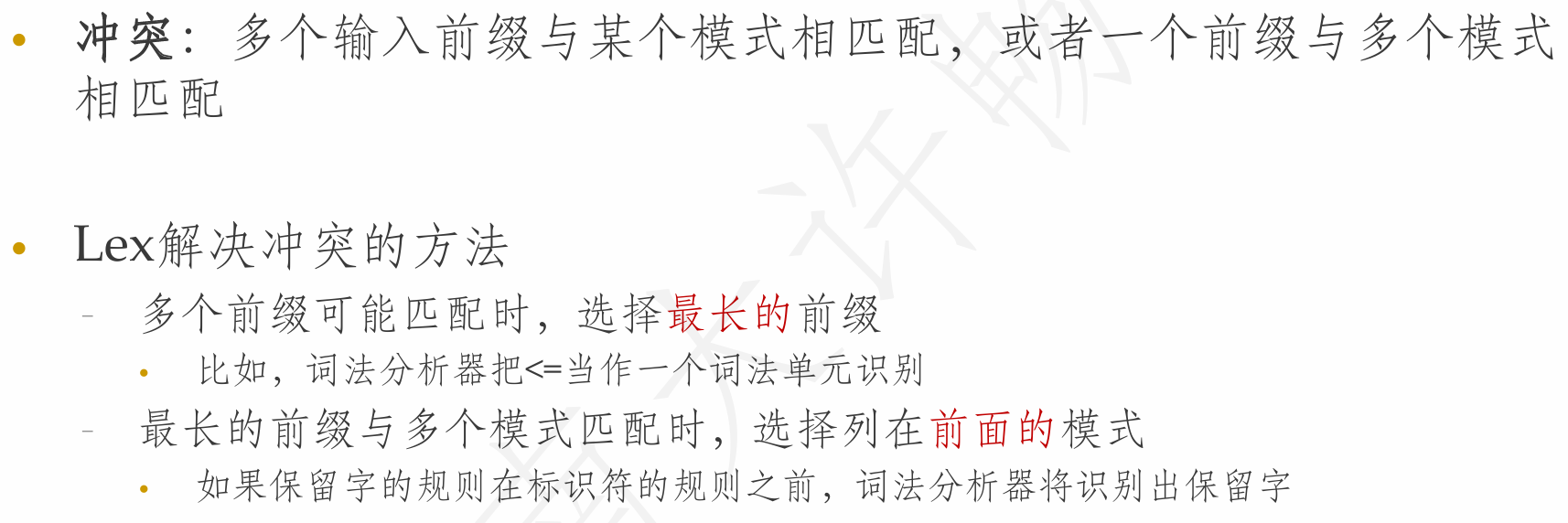

Lex中的冲突解决方法
